Arbeitsblatt: Geometrie_Test_Pläne

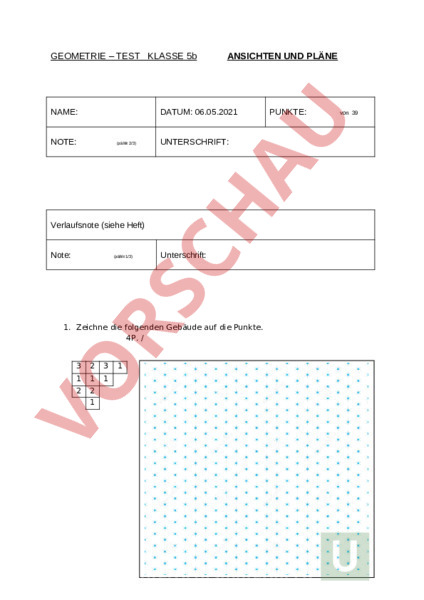

GEOMETRIE – TEST KLASSE 5b NAME: ANSICHTEN UND PLÄNE DATUM: 06.05.2021 NOTE: (zählt 2/3) UNTERSCHRIFT: Verlaufsnote (siehe Heft) Note: (zählt 1/3) Unterschrift: 1. Zeichne die folgenden Gebäude auf die Punkte. 4P. 3 2 3 1 1 1 2 2 1 1 PUNKTE: von 39 3 3 3 2 2 2 1 1 2 1 1 3 2. Zeichne für die folgenden Gebäude einen Bauplan. 6P. 3. Wo stand der Fotograf, als er fotografierte? 6P. Zeichne die Standorte in die Karte ein. Markiere die Blickrichtung mit einem Pfeil und beschrifte ihn mit dem Buchstaben des Fotos. Foto Foto Foto 4. Zeichne für das Gebäude die vier Ansichten und die Aufsicht. 5P. Von vorne Von links Von hinten Von rechts Aufsicht 5. Wie heissen die folgenden Körper? 3P. Körper A: Körper B: von vorne Körper C: Zeichne folgende Ansichten der Körper: 9P./ Von vorne Körper Körper Körper Von rechts Aufsicht 6. Zeichne zwei Seitenansichten, sowie die Aufsicht von folgendem Gebäude. (6P.)
