Arbeitsblatt: Raclette-Ofen

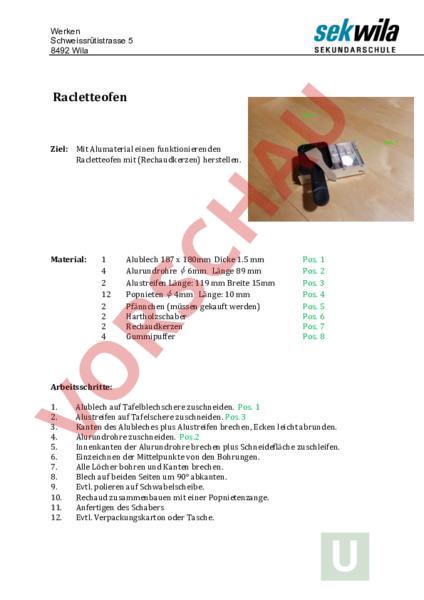

Werken Schweissrütistrasse 5 8492 Wila Racletteofen Ziel: Mit Alumaterial einen funktionierenden Racletteofen mit (Rechaudkerzen) herstellen. Material: 1 4 2 12 2 2 2 4 Alublech 187 180mm Dicke 1.5 mm Alurundrohre 6mm Länge 89 mm Alustreifen Länge: 119 mm Breite 15mm Popnieten 4mm Länge: 10 mm Pfännchen (müssen gekauft werden) Hartholzschaber Rechaudkerzen Gummipuffer Pos. 1 Pos. 2 Pos. 3 Pos. 4 Pos. 5 Pos. 6 Pos. 7 Pos. 8 Arbeitsschritte: 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Alublech auf Tafelblechschere zuschneiden. Pos. 1 Alustreifen auf Tafelschere zuschneiden. Pos. 3 Kanten des Alubleches plus Alustreifen brechen, Ecken leicht abrunden. Alurundrohre zuschneiden. Pos.2 Innenkanten der Alurundrohre brechen plus Schneidefläche zuschleifen. Einzeichnen der Mittelpunkte von den Bohrungen. Alle Löcher bohren und Kanten brechen. Blech auf beiden Seiten um 90 abkanten. Evtl. polieren auf Schwabelscheibe. Rechaud zusammenbauen mit einer Popnietenzange. Anfertigen des Schabers Evtl. Verpackungskarton oder Tasche. Werken Schweissrütistrasse 5 8492 Wila Alublech: Pos. 1 -Einzeichnen (mit Filzstift) der verschiedenen Bohrungen. -Mittelpunkt der Bohrungen leicht mit dem Körner anzeichnen. Danach alle mit einem 4mm Bohrer auf der Ständerbohrmaschine bohren (Holzunterlage). -Alle Bohrungen mit der Nr.2 auf 10mm ausbohren. -An allen Bohrungen mit einem Versenker (verschiedene Grösse) die Kanten brechen. -Einzeichnen der Linie für das abbiegen auf der Abkantbank -Beide Seiten auf 90abkanten (mit Winkel kontrollieren). -Evtl. polieren. -Alurundrohre zuschneiden. Pos.2 -Alustreifen Pos.3 nach Plan abkanten. -Alustreifen ins Rechaud einsetzen und Löcher anzeichnen, danach mit einem Akkubohrer ein 4mm Loch bohren. -Rechaud zusammenbauen -Zwei Holzschaber Pos.6 zuschneiden, geeignet ist Hartholz (Form kann frei gewählt werden). Flächen schleifen und Kanten leicht brechen. Schabfläche Breite 5mm Winkel 45 auf Null zuschleifen. Werken Schweissrütistrasse 5 8492 Wila
