Arbeitsblatt: Test Arduino

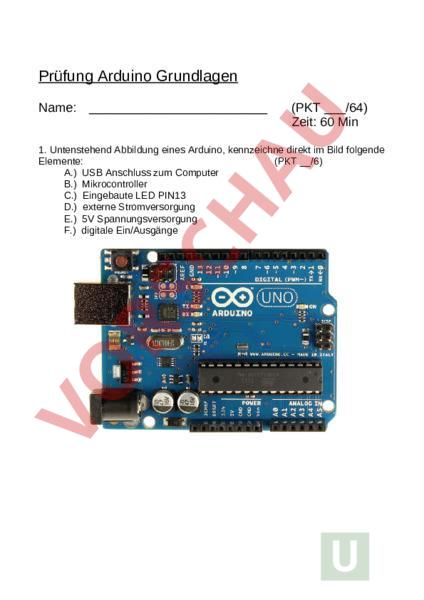

Prüfung Arduino Grundlagen Name: (PKT/64) Zeit: 60 Min 1. Untenstehend Abbildung eines Arduino, kennzeichne direkt im Bild folgende Elemente: (PKT /6) A.) USB Anschluss zum Computer B.) Mikrocontroller C.) Eingebaute LED PIN13 D.) externe Stromversorgung E.) 5V Spannungsversorgung F.) digitale Ein/Ausgänge 2. Was ist ein Breadboard (Steckbrett)? (PKT /2) 3. Wieso muss man bei einer Schaltung auf dem Breadboard bei einer LED immer einen Widerstand vorschalten? (PKT /2) 4. Nachfolgend Bilder von verschiedenen elektronischen Bauteilen, trage in der rechten Spalte die Bezeichnung und versuche diese zu erklären: (PKT /14) 5. Richtig oder Falsch? (PKT /10) LED haben 2 verschieden lange Steckbeine? Der Programmteil „void setup() wird nur 1x durchlaufen? Der Programmteil „void loop() wird 2x durchlaufen? Anstatt HIGH kann man auch eine 0 einsetzten? Strom fliesst nur in einem offenen Stromkreislauf? LED leuchten immer grün? Kabelverbindungen sind immer gleich lang? Es gibt verschiedene Typen von Arduino? Ein Programm im Arduino nennt man Skrabel? Die Ausgangsspannung beim Arduino ist 50Volt? Beim Programmbefehl „Delay(1000) steht die Zahl für 1000 Sekunden! 6.Untenstehend ein Sketch für das Arduino, kannst Du erklären was dieses Programm macht? (PKT /10) 1 void setup() 2 pinMode(LED_BUILTIN, OUTPUT); 4void loop() 5 digitalWrite(10, HIGH); 6 delay(1000); 7 digitalWrite(10, LOW); 8 delay(1000); // (1) // (2) 7.Untenstehend eine Vorlage von einem Stromkreis für eine Arduino Anwendung, versuche diese mit dem Arduino und dem Breadbord aufzubauen. Die Farbe der Kabel und der LED sind egal. (PKT /20)
