Textauszüge aus dem Inhalt:

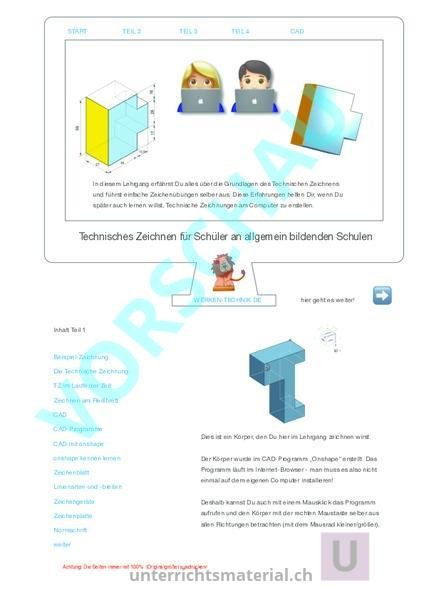

START TEIL 2 TEIL 3 TEIL 4 CAD In diesem Lehrgang erfährst Du alles über die Grundlagen des Technischen Zeichnens und führst einfache Zeichenübungen selber aus. Diese Erfahrungen helfen Dir, wenn Du später auch lernen willst, Technische Zeichnungen am Computer zu erstellen. Technisches Zeichnen für Schüler an allgemein bildenden Schulen WERKEN-TECHNIK.DE hier geht es weiter! Inhalt Teil 1 Beispiel-Zeichnung Die Technische Zeichnung TZ im Laufe der Zeit Zeichnen am Reißbrett CAD CAD-Programme CAD mit onshape Dies ist ein Körper, den Du hier im Lehrgang zeichnen wirst. onshape kennen lernen Der Körper wurde im CAD-Programm „Onshape erstellt. Das Zeichenblatt Programm läuft im Internet-Browser man muss es also nicht Linienarten und -breiten einmal auf dem eigenen Computer installieren! Zeichengeräte Deshalb kannst Du auch mit einem Mausklick das Programm Zeichenplatte aufrufen und den Körper mit der rechten Maustaste selber aus Normschrift allen Richtungen betrachten (mit dem Mausrad kleiner/größer). weiter Achtung: Die Seiten immer mit 100% (Originalgröße) ausdrucken! Technisches Zeichnen Zeichenstifte: Richtige Auswahl und Handhabung sind entscheidend für die ordnungsgemäße Anfertigung von Zeichnungen. Sechskantige Bleistifte sind runden vorzuziehen, weil sie besser in der Hand liegen und nicht so leicht vom Tisch rollen. Voraussetzung für den richtigen Gebrauch ist eine einwandfreie Spitze sowie die richtige Wahl der Minenhärte. Zum Vorzeichnen dünner Linien werden härtere Minen F, oder H, zum Ausziehen dicker Linien weiche Minen oder HB gewählt. Will man mit dem Bleistift exakt zeichnen, so ist die Mine etwa 8 mm lang freizulegen. Sie kann auf einem Anspitzbrettchen zu einem sehr schlanken Kegel geformt werden, der sich nicht so schnell abnutzt. (Schmirgelpapierstreifen auf ein Holz‑ brettchen aufkleben) Radiergummi werden benötigt, um überstehende Linienteile zu entfernen. Ein guter Gummi darf das Papier weder verschmieren noch verfärben. Verschmutzte Radiergummi sind abzureiben oder mit Seife zu waschen und gut abzutrocknen. Bei gutem Zeichenpapier sind Radierstellen kaum zu erkennen, wenn man gleichmäßig und ohne Druck radiert. Tuschezeichner gibt es in Linienbreiten von 0,18 bis 2,0 mm; in der Schulpraxis kommt man mit den Größen 0,55 mm, 0,5 mm und 0,7 mm aus. Durch das Nachziehen mit Tusche werden die Bleistiftzeichnungen übersichtlicher und dauerhafter. Beim Zeichnen mit dem Tuschezeichner muss stets darauf geachtet werden, dass keine Tusche zwischen Lineal und Papier fließen kann. Normschrift Sachinformation Übung Jede Beschriftung von technischen Zeichnungen sollte in Normschrift erfolgen. Dadurch trägt sie zur Eindeutigkeit und schnelleren Erfassung der Information bei. Übe die schräge Normschrift DIN 16 durch Nachschreiben folgender Buchstaben und Zahlen: H B D F S U W Q b L r 7 8 9 0 Dein Name x Y j O n 3 1 2 4 5 6 Sc r i ü u g Schreibübung Schreibübung Heiner Prüser Schreibe Deinen Namen: 1 2 3 4 5 6 7 8 9 0 56 37 1 2 3 4 5 6 7 8 9 0 56 37 1 2 3 4 5 6 7 8 9 0 56 37 Schreibe Deinen Namen: 12.3. 2022 25.8. 2022 Fülle nun die Legende in Normschrift aus! Normschriftübung DIN 16 Name Datum Blatt‑Nr. Prüfer INFO Linienarten und ‑breiten sichtbare Körperkante 20 Mittellinie Maßzahl 35 7 Maßlinie Maßpfeil verdeckte Körperkante 30 Maßhilfslinie Schnittlinie Man teilt die Linien in Liniengruppen ein: Je größer eine Zeichnung ist, um so dickere Linien werden gewählt. Für Zeichnungen im Format DIN 4 wird die Liniengruppe 0,5 bevorzugt. Anfänger sollten jedoch auch mit der Liniengruppe 0,7 auf DIN A4 zeichnen. Linien nach DIN 15 (vereinfacht) Verwendung Vollinie 0,7 0,5 sichtbare Körperkanten Vollinie 0,35 0,25 Maß‑ und Maßhilfslinien Schraffuren Strichlinie 0,5 0,35 verdeckte Körperkanten Strichpunktlinie 0,35 0,25 Mittellinien Freihandlinie 0,35 0,25 Bruchkanten Holzschraffuren Liniengruppe 0,5 Linienbreite in mm Liniengruppe 0,7 Linienart Regeln für die Bemaßung: ‑ alle Maße werden in mm angegeben ‑ die Maße geben die Größe des fertigen Werkstückes an ‑ alle Maße müssen entweder von unten oder von rechts lesbar sein ‑ die Maßzahlen werden oberhalb der Maßlinie eingetragen 25 Maßlinie Maßzahl 50 Maßpfeil Maßhilfslinie 10 mm! 83 105 Maßlinien ‑ Maßlinien und Maßhilfslinien sind schmale Vollinien ‑ Maßlinien werden 10 mm von der Körperkante und 7 mm von einander entfernt gezeichnet 10 7 ‑ Maßhilfslinien ragen 2 mm über die Ansatzpunkte der Maßlinien hinweg 25 5 ‑ Winkelmaße erhalten eine kreisförmige Maßlinie. Pfeilspitzen werden mit einem spitzen Winkel (15 Grad) gezeichnet und werden vollständig geschwärzt. Die Pfeilspitze muss die Maßhilfslinie berühren. Wenn der Platz zu knapp ist, dürfen die Pfeile außen angesetzt werden. Schrifthöhe 5 mm Die Maßzahl steht in der Mitte der Maßlinie Maßlinie Die Maßlinie ist eine durchgezogene Linie mit 0,3 mm Stärke. Maßlinien werden mit 10 mm Abstand zur Körperkante und 5 mm von einander entfernt gezeichnet. Maßpfeil 3 mm lang Pfeilspitzen werden mit einem spitzen Winkel (15) gezeichnet und vollständig geschwärzt. Die Pfeilspitze muß die Maßhilfslinie berühren. Maßhilfslinie Ergänze fehlende Bemaßungen! entsteht durch Verlängern der Umrisslinie Linienbreite 0,3 mm ragt 2 mm über die Maßlinie hinaus Umrisslinie Linienbreite 0,7 Alle Maße müssen entweder von unten oder von rechts lesbar sein. Die Maße werden oberhalb der Maßlinie eingetragen. Für Zeichnungen auf dem Format DIN A4 und DIN A3 empfiehlt sich die Liniengruppe 0,7. Jeweils drei Linienbreiten sind einer Liniengruppe zugeordnet. Bemaße die Flächen normgerecht! www.werken-technik.de Bemaßungsübung 1 Name Datum 1:1 Bemaße die Flächen normgerecht! www.werken-technik.de Lösung 28 45 29 30 29 10 46 35 Zeichne die Figuren unten nach. Zuerst ganz dünn vorzeichnen. Beachte: Die Maßlinie hat 8 mm Abstand. 10 15 16 10 30 35 12 40 55 Zeichenübung Bemaßung (Maßlinie 8mm Abstand!) 50 Name Datum Blatt‑Nr. Prüfer Zeichnen und Bemaßen symmetrischer Werkstücke 35 50 30 20 7 25 Zeichenfläche Zeichenschritte beim Zeichnen symmetrischer Körper Vorzeichnen mit hartem Bleistift ‑ Blattaufteilung überlegen ‑ dünn vorzeichen: Mittellinie Körperkanten Bemaßungslinien Radieren ‑ überflüssige Linien wegradieren (harte Unterlage, sauberer Radiergummi!) ‑ Radierfläche mit dem Daumennagel glätten Linien nachziehen, beschriften mit weichem Bleistift oder Tuschezeichner ‑ richtige Linienart und ‑dicke beachten! ‑ Körperkanten nachziehen ‑ Maßpfeile, Maßzahlen einzeichnen ‑ Schriftfeld ausfüllen in Normschrift Zeichenübung symmetrische Werkstücke Name Datum Blatt‑Nr. Prüfer Bei symmetrischen Werkstücken von der Mitte ausgehen Zeichne nach! 45 30 50 40 15 90 35 12 20 32 9 Zeichenübung symmetrische Werkstücke Name Datum Blatt-Nr. Prüfer Seite 10 13 Die weiteren Seiten sind mit Schullizenz erhältlich: Die weiteren Seiten sind mit Schullizenz erhältlich: Die weiteren Seiten sind mit Schullizenz erhältlich: Die weiteren Seiten sind mit Schullizenz erhältlich: Die weiteren Seiten sind mit Schullizenz erhältlich: Die weiteren Seiten sind mit Schullizenz erhältlich: Die weiteren Seiten sind mit Schullizenz erhältlich:
