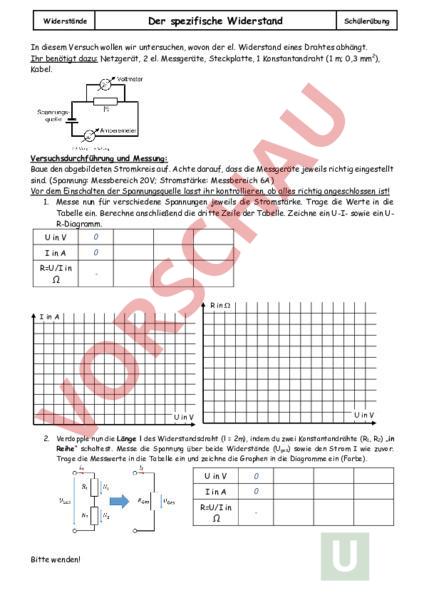

Arbeitsblatt: spezifischer Widerstand

Der spezifische Widerstand Widerstände Schülerübung In diesem Versuch wollen wir untersuchen, wovon der el. Widerstand eines Drahtes abhängt. Ihr benötigt dazu: Netzgerät, 2 el. Messgeräte, Steckplatte, 1 Konstantandraht (1 m; 0,3 mm2), Kabel. Versuchsdurchführung und Messung: Baue den abgebildeten Stromkreis auf. Achte darauf, dass die Messgeräte jeweils richtig eingestellt sind. (Spannung: Messbereich 20V; Stromstärke: Messbereich 6A) Vor dem Einschalten der Spannungsquelle lasst ihr kontrollieren, ob alles richtig angeschlossen ist! 1. Messe nun für verschiedene Spannungen jeweils die Stromstärke. Trage die Werte in die Tabelle ein. Berechne anschließend die dritte Zeile der Tabelle. Zeichne ein U-I- sowie ein UR-Diagramm. in 0 in 0 RU/I in in in in in 2. Verdopple nun die Länge des Widerstandsdraht (l 2m), indem du zwei Konstantandrähte (R1, R2) „in Reihe schaltest. Messe die Spannung über beide Widerstände (Uges) sowie den Strom wie zuvor. Trage die Messwerte in die Tabelle ein und zeichne die Graphen in die Diagramme ein (Farbe). Bitte wenden! in 0 in 0 RU/I in Ergebnis: Verdoppelt man die Länge des Konstantandrahtes, so Es gilt: 3. Verdopple nun die Querschnittsfläche des Widerstandsdraht (A 0,6 mm2), indem du zwei Konstantandrähte (R1, R2) „parallel schaltest. Messe wiederum die Spannung an den Widerständen und die Stromstärke wie gewohnt. Trage erneut Messwerte in die Tabelle ein und zeichne die Graphen. in 0 in 0 RU/I in Ergebnis: Verdoppelt man die Querschnittsfläche des Konstantandrahtes, so Es gilt: 4. Verändere nun das Material des Drahtes bei gleicher Länge (1 m) und gleicher Querschnittsfläche (0,3 mm2) wie beim Konstantan zu Beginn. Messe zu einer beliebigen Spannung die Stromstärke, berechne und vergliche mit 1. Verwendetes Material: in I in RU/I in Ergebnis: Fazit: Insgesamt betrachtet hängt der el. Widerstand von der Länge l, der Querschnittsfläche A, sowie dem Material () ab und lässt sich in folgender mathematischer Formel beschreiben:
