Arbeitsblatt: Blasbalg

Material-Details

Materialliste, Plan und Anleitung für den Bau eines Blasbalgs. Holz-, Leder- und Metalbearbeitung
Werken / Handarbeit
Holz
7. Schuljahr
2 Seiten

Statistik

212181
34
1
01.03.2025

Autor/in

Christof Mosimann
Land: Schweiz
Registriert vor 2006

Downloads Arbeitsblätter / Lösungen / Zusatzmaterial

Die Download-Funktion steht nur registrierten, eingeloggten Benutzern/Benutzerinnen zur Verfügung.

Textauszüge aus dem Inhalt:

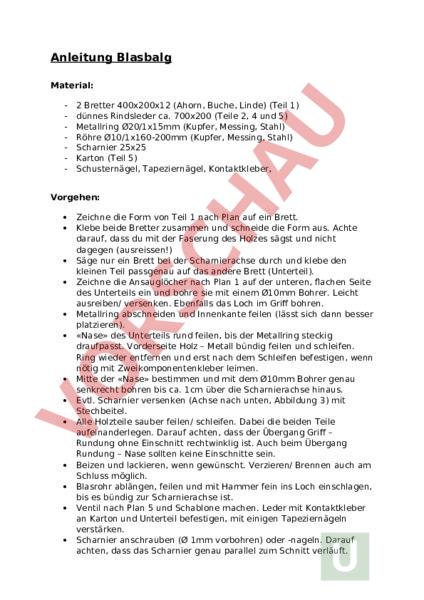

Anleitung Blasbalg Material: 2 Bretter 400x200x12 (Ahorn, Buche, Linde) (Teil 1) dünnes Rindsleder ca. 700x200 (Teile 2, 4 und 5) Metallring Ø20/1x15mm (Kupfer, Messing, Stahl) Röhre Ø10/1x160-200mm (Kupfer, Messing, Stahl) Scharnier 25x25 Karton (Teil 5) Schusternägel, Tapeziernägel, Kontaktkleber, Vorgehen: Zeichne die Form von Teil 1 nach Plan auf ein Brett. Klebe beide Bretter zusammen und schneide die Form aus. Achte darauf, dass du mit der Faserung des Holzes sägst und nicht dagegen (ausreissen!) Säge nur ein Brett bei der Scharnierachse durch und klebe den kleinen Teil passgenau auf das andere Brett (Unterteil). Zeichne die Ansauglöcher nach Plan 1 auf der unteren, flachen Seite des Unterteils ein und bohre sie mit einem Ø10mm Bohrer. Leicht ausreiben/ versenken. Ebenfalls das Loch im Griff bohren. Metallring abschneiden und Innenkante feilen (lässt sich dann besser platzieren). «Nase» des Unterteils rund feilen, bis der Metallring steckig draufpasst. Vorderseite Holz – Metall bündig feilen und schleifen. Ring wieder entfernen und erst nach dem Schleifen befestigen, wenn nötig mit Zweikomponentenkleber leimen. Mitte der «Nase» bestimmen und mit dem Ø10mm Bohrer genau senkrecht bohren bis ca. 1cm über die Scharnierachse hinaus. Evtl. Scharnier versenken (Achse nach unten, Abbildung 3) mit Stechbeitel. Alle Holzteile sauber feilen/ schleifen. Dabei die beiden Teile aufeinanderlegen. Darauf achten, dass der Übergang Griff – Rundung ohne Einschnitt rechtwinklig ist. Auch beim Übergang Rundung – Nase sollten keine Einschnitte sein. Beizen und lackieren, wenn gewünscht. Verzieren/ Brennen auch am Schluss möglich. Blasrohr ablängen, feilen und mit Hammer fein ins Loch einschlagen, bis es bündig zur Scharnierachse ist. Ventil nach Plan 5 und Schablone machen. Leder mit Kontaktkleber an Karton und Unterteil befestigen, mit einigen Tapeziernägeln verstärken. Scharnier anschrauben (Ø 1mm vorbohren) oder -nageln. Darauf achten, dass das Scharnier genau parallel zum Schnitt verläuft. Die Schablone für den Balg (Teil 2) mit Kugelschreiber aufs Leder übertragen und mit der Schere ausschneiden. Laschen in der Mitte nur einschneiden, nicht abschneiden! Lederbalg am Holz befestigen (unbedingt zu zweit arbeiten): Glatte Seite nach aussen. Laschen bei den Griffen hinhalten und die beiden Holzteile so weit auseinanderhalten, dass das Leder zwischen den Griffen gespannt ist. Auf der einen Seite das Leder straff über die Holzränder ziehen, so dass es einen Abdruck gibt auf dem Leder. Holzränder der einen Seite und Leder mit Kontaktkleber bestreichen, ablüften lassen und genau gleich wie vorher bespannen. Achtung: Das Leder muss beim ersten Versuch sitzen und kann/ darf nicht verschoben oder gelöst werden. Kräftig anpressen. Laschen auf der Innenseite ankleben. Gleiches Vorgehen für die zweite Seite. Überstehendes Leder mit dem Japanmesser bündig abschneiden von der Mitte gegen aussen. Schusternägel gleichmässig auf beiden Seiten über die ganze Rundung mittig einschlagen. Auf einer Unterlage arbeiten, da es sonst auf dem Hobelbank Abdrücke gibt. Schablone von Teil 4 um den Vorderteil des Blasbalges legen. Sie muss hinten ca. 1cm überlappen und das ganze Leder von Teil 2 überdecken - allenfalls Länge und/oder Breite anpassen, auf Leder übertragen und ausschneiden. Aufkleben mit Kontaktkleber. Achtung: Scharnier nicht mit Leim bekleben. Überlappung mit zwei Tapeziernägel befestigen. Aufhängriemen aus einem Reststück Leder ausschneiden und am Griff befestigen.
